FLS-M Konfiguration

Erweiterte Konfiguration

Allgemein

Die erweiterte Konfiguration der FLS-M erfolgt über das setzen der Pins am DIP-Schalter (2) sowie über das Laden einer Konfigurationsdatei über USB (5).

Es können verschiedene LED-Typen an die FLS-M angeschlossen werden. Damit die LED-Kanäle in der Matter App richtig zugeordnet werden können, ist die zusätzliche Einstellung am DIP-Schalter notwendig. Darüber hinsausgehende Konfigurationen können nur mit dem Config-Builder freigeschalten werden.

Jegliche Änderung am DIP-Schalter wird erst nach Unterbrechung der Stromversorgung wirksam.

Funkprotokoll

Die FLS-M beherrscht sowohl Matter über WiFi wie auch Zigbee 3.0. Die Festlegung des verwendeten Funkprotokolls erfolgt über den DIP-Schalter Position 1.

DIP	Funkprotokoll	LED type	Endpoints	Description
	Matter WiFi	RGBW	1	Werkseinstellung
	Zigbee	RGBW	1

LEDs

Die FLS-M kann sowohl mit klassischen LED-Streifen wie auch mit einzeladressierbaren LEDs arbeiten.

klassische LED-Streifen

gemeinsame Anode (common Anode)
Konstantspannung DC 5V, DC 12V, DC 24V
dimmbar per PWM
RGB (Rot, Grün, Blau)
RGBW (Rot, Grün Blau, Weiss)
RGB+CCT (Rot, Grün, Blau, Warmweiss, Kaltweiss)
einfarbiger LED-Streifen
CCT (Warmweiss, Kaltweiss)

Die gezeigten Einstellungen gelten sowohl für Matter über WiFi wie auch Zigbee.

Funkprotokoll	LED type	Endpoints	Description
Matter WiFi	RGBW	1	Werkseinstellung
Matter WiFi	RGB	1
Matter WiFi	RGB + CCT	1
Matter WiFi	Einzel	1
Matter WiFi	Einzel	5	Jeder Streifen ist getrennt steuerbar
Matter WiFi	RGB + CCT	2	RGB und CCT sind getrennt steuerbar
Matter WiFi	CCT	1

einzeladressierbare LED-Streifen

LEDs mit LED-Controller wie z.B. WS2811, WS2812, WS2812B, WS2813, WS2814, WS2815, TM1814, SK6812
Konstantspannung DC 5V, DC 12V, DC 24V
steuerbar per Datenleitung
RGB (Rot, Grün, Blau)
RGBW (Rot, Grün Blau, Weiss)
bis zu 1024 einzelansteuerbare LEDs möglich

DIP	Funkprotokoll	LED-Typ	Endpunkte	Beschreibung
	Matter WiFi	RGB Adressierbar	1	1024x LEDs

In bestimmten Kombinationen können sowohl klassische wie auch einzeladressierbare LED-Streifen gleichzeitig genutzt werden. Diese lassen sich nur mit dem Config-Builder erstellen.

Derzeit ist nur eine statische Ansteurung einzeladressierbarer LEDs möglich. Es werden noch keine Effekte unterstützt.

USB-Schnittstelle

Die FLS-M kann per USB-C Schnittstelle konfiguriert sowie mit neuer Software programmiert werden.

Es muss ein USB-C Datenkabel benutzt werden!

FLS-M vom externen Netzteil trennen bzw. Netzteil stromlos schalten
FLS-M per USB-C mit PC/Laptop verbinden
Config-Builder im Browser öffnen (nur Chrome, Edge, Opera)
Konfiguration erstellen und auf die FLS-M laden
USB-C Kabel von FLS-M entfernen
FLS-M mit Netzteil verbinden bzw. Netzteil anschalten

Das für die Konfiguration notwendige Web Serial API Protokoll wird nur von Chrome, Edge, und Opera unterstützt. Eine Übersicht unterstützter Browser ist hier gelistet: https://developer.mozilla.org

Bei Nutzung des USB-C muss die FLS-M vom externen Netzteil getrennt bzw. das Netzteil abgeschaltet werden.

Wenn die FLS-M per USB-C verbunden ist, wird nur der Microcontroller mit Spannung versorgt. Der LED-Treiber wird nicht angesteuert. Es können keine LEDs angeschalten werden.

Farbabgleich

Bei gleichzeitigem Einsatz von LED-Streifen unterschiedlicher Hersteller kommt es oftmals bei Einstellung der selben Farbe oder Farbtemperatur zu Unterschieden in dem wahrgenommenen Ergebnis.

Die FLS-M erlaubt es, die Charakteristik des verwendeten LED-Leuchtmittels anzugeben. Diese wird im Farbmischalgorithmus berücksichtigt und ermöglicht eine deutlich präzisere Farbdarstellung der gewünschten Farben.

Die einzelnen Farbwerte für Rot, Grün, Blau und Weiss werden im Farbraum XY angegeben
Die Helligkeit wird als Intensität dargestellt
Die Konfiguration erfolgt im Config-Builder

Bei manuellem Abgleich ohne Hilfsmittel oder Messgeräte ist die Referenzleuchte oder LED-Streifen neben dem einzustellenden LED-Streifen zu platzieren.

Wir empfehlen die Streifen so zu platzieren, dass man nur das abgestrahlte Licht z.B. an eine weiße Wand wahrnimmt und nicht direkt in die LED blickt.

Praxisbeispiele

Jede RGB-LED besteht aus Sub-LEDs in den Farben Rot, Grün und Blau. Die relative Helligkeit der jeweiligen Sub-LEDs wird als Intensität angegeben. Ist eine Sub-Led dunkler als die anderen, muss diese eine Intesitaet kleiner 1 aufweisen.

Wenn die Farbe Gelb ins Grüne verschoben ist, muss die Intensität der roten LED abgesenkt werden, da der Mischalgorithmus von gleichhellen roten und grünen Sub-LEDs ausgeht
Wenn die Farbe Pink zu stark ins Rote verschoben ist, muss die Intensität der blauen LED abgesenkt werden, da der Mischalgorithmus von gleichhellen roten und blauen Sub-LEDs ausgeht
Wenn die Farbe Cyan zu stark ins Blaue verschoben ist, muss die Intensität der grünen LED abgesenkt werden, da der Mischalgorithmus von gleichhellen blauen und grünen Sub-LEDs ausgeht

Zusammenfassung

Die folgende Tabelle zeigt die am DIP-Schalter einstellbaren Optionen.

Funkprotokoll	LED-Typ	Endpunkte	Beschreibung
Matter WiFi	RGBW	1	Werkseinstellung
Matter WiFi	RGB	1
Matter WiFi	RGB + CCT	1
Matter WiFi	Einzel	1
Matter WiFi	Einzel	5	Jeder Streifen ist getrennt steuerbar
Matter WiFi	RGB + CCT	2	RGB und CCT sind getrennt steuerbar
Matter WiFi	CCT	1
Matter WiFi	RGB / RGBW Adressierbar	1	1024x LEDs vom Typ WS2811, WS2812, WS2812B, WS2813 und WS2815. Davon abweichende Einstellungen müssen über den Config-Builder erstellt werden.
Zigbee	RGBW	1
Zigbee	RGB	1
Zigbee	RGB + CCT	1
Zigbee	Einzel	1
Zigbee	Einzel	5	Jeder Streifen ist getrennt steuerbar
Zigbee	RGB + CCT	2	RGB und CCT sind getrennt steuerbar
Zigbee	CCT	1
Zigbee	RGB / RGBW Adressierbar	1	1024x LEDs vom Typ WS2811, WS2812, WS2812B, WS2813 und WS2815. Davon abweichende Einstellungen müssen über den Config-Builder erstellt werden.
-	-	-	Kundenspezifische Konfiguration*

Es wird die per Config-Builder erstellte und über USB geladene Konfigurationsdatei akzeptiert.

Config-Builder

Hier geht es zum FLS-M Config-Builder.

Damit die kundenspezifische Konfiguration wirksam ist, muss zwingend der Modus Kundenspezifische Konfiguration am DIP-Schalter eingestellt werden.

DIP	Beschreibung
	Kundenspezifische Konfiguration

Es sind die Informationen zur USB-Schnittstelle zu beachten.

Was kann der Config-Builder?

Einstellung der Funktechnologie
Einstellung der PWM-Frequenz
Einstellung der Kanalbelegung jeder einzelnen Farbe
Einstellung des Farbabgleichs im XY-Format jeder einzelnen Farbe
Erstellung eigener Dimmkurven (z.B. Dim-TO-Warm)
LED-Segmente und Bereiche für einzeladressierbare LED-Streifen erstellen
Erstellung von Animationen
Gleichzeitig klassische und einzeladressierbare LED-Streifen verwenden
Benennung aller erstellten Leuchten
Download und Sicherung einer Konfiguration von einer aktiven FLS-M
Erstellung und Sicherung einer Konfiguration ohne angeschlossene FLS-M

Funktionsweise für nicht-adressierbare LED-Streifen

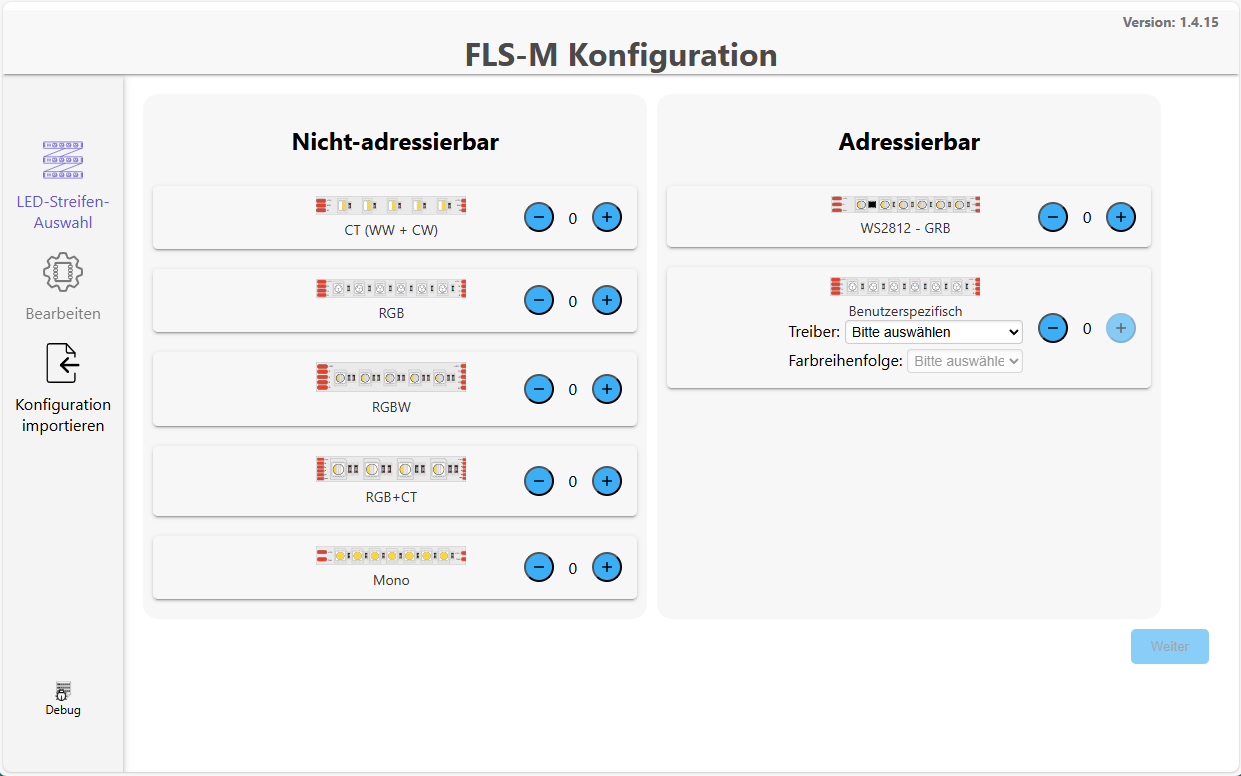

Auswahl von nicht-adressierbaren LED-Streifen:
- RGB, RGBW, RGBCCT: maximal ein farbiger LED-Streifen
- CCT: maximal zwei CCT-LED-Streifen
- RGB + CCT: jeweils ein LED-Streifen

CCT

RGB

RGBW

RGBCCT

RGB + CCT

2x CCT

RGB, RGBW und CCT in Kombination mit monochromatischen LED-Streifen:

RGB + Single

RGB + 2x Single

RGBW + Single

2x CCT + Single

Monochromatische LED-Streifen von ein bis maximal fünf LED-Streifen:

Single

2x Single

3x Single

4x Single

5x Single

Auswahl des Funkprotokolls:
- Matter over Wifi
- Zigbee 3.0

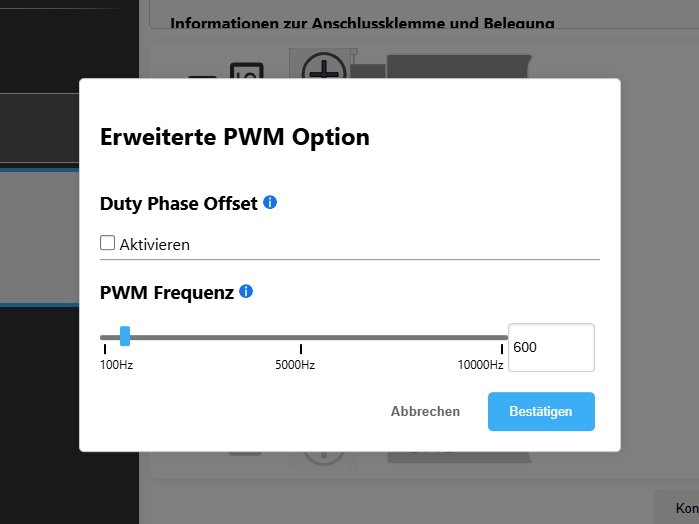

PWM-Frequenz bei Bedarf verändern:
- Voreinstellung sind 600 Hz
Erweiterte Leuchten-Optionen:

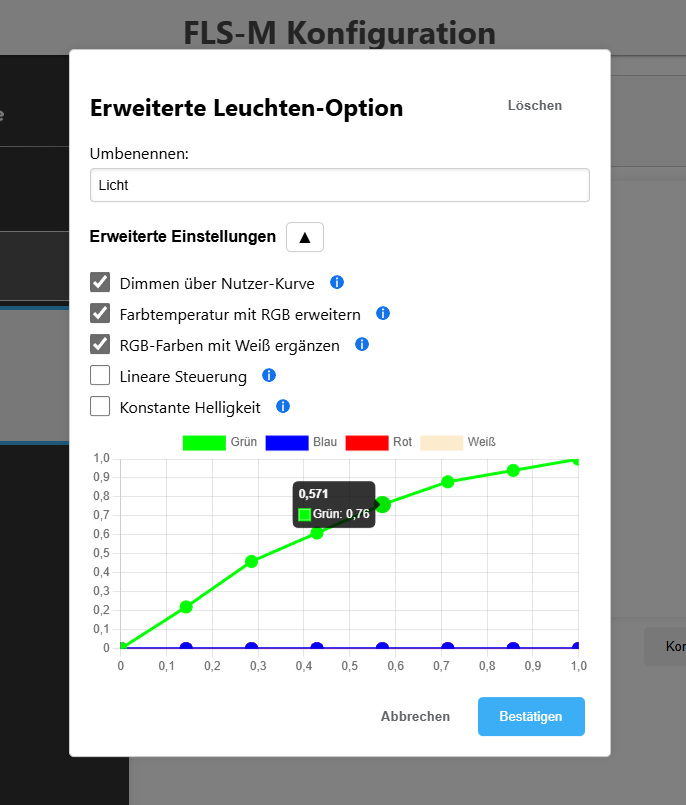

Dimmen über Nutzer-Kurve
- Jeder Lichtkanal hat 8 Dimmwerte zu Verfügung
- X-Achse: Helligkeitsregler Soll von 0 bis 100%
- Y-Achse: Helligkeitsregler Ist von 0 bis 100%
Farbtemperatur mit RGB erweitern
- Einstellen einer Farbtemperatur (Warmweiss bis Kaltweiss) kann über RGB-LED erfolgen
RGB-Farben mit Weiß ergänzen
- Verbesserte Weiss-Mischung unter Nutzung der weissen LED bei RGBW LED-Streifen
Lineare Steuerung
- Die LEDs werden entsprechend dem Sollwert der Helligkeit gemischt, d.h. die Dimmkurve verläuft linear von 0 bis 100%.
Konstante Helligkeit
- Die Helligkeit bleibt bei Farbveränderung konstant.
Farbkalibrierung
- Jeder Farbkanal kann über X- und Y-Position sowie Intensität kalibriert werden.
Festlegung der Kanäle:
- Der Anschluss der Farbkanäle Rot, Grün, Blau, Weiss bzw. Warmweiss und Kaltweiss kann innerhalb der Anschlussklemme von 1 bis 5 frei belegt werden.
Konfiguration auf die FLS-M übertragen
- Je nach Konfiguration ist das Neuanlernen der FLS-M an das Gateway zu empfehlen.

Funktionsweise für adressierbare LED-Streifen

Auswahl von adressierbaren LED-Streifen:
- WS2812 GRB: maximal ein adressierbarer LED-Streifen
- benutzerspezifischer Treiber: maximal ein adressierbarer LED-Streifen

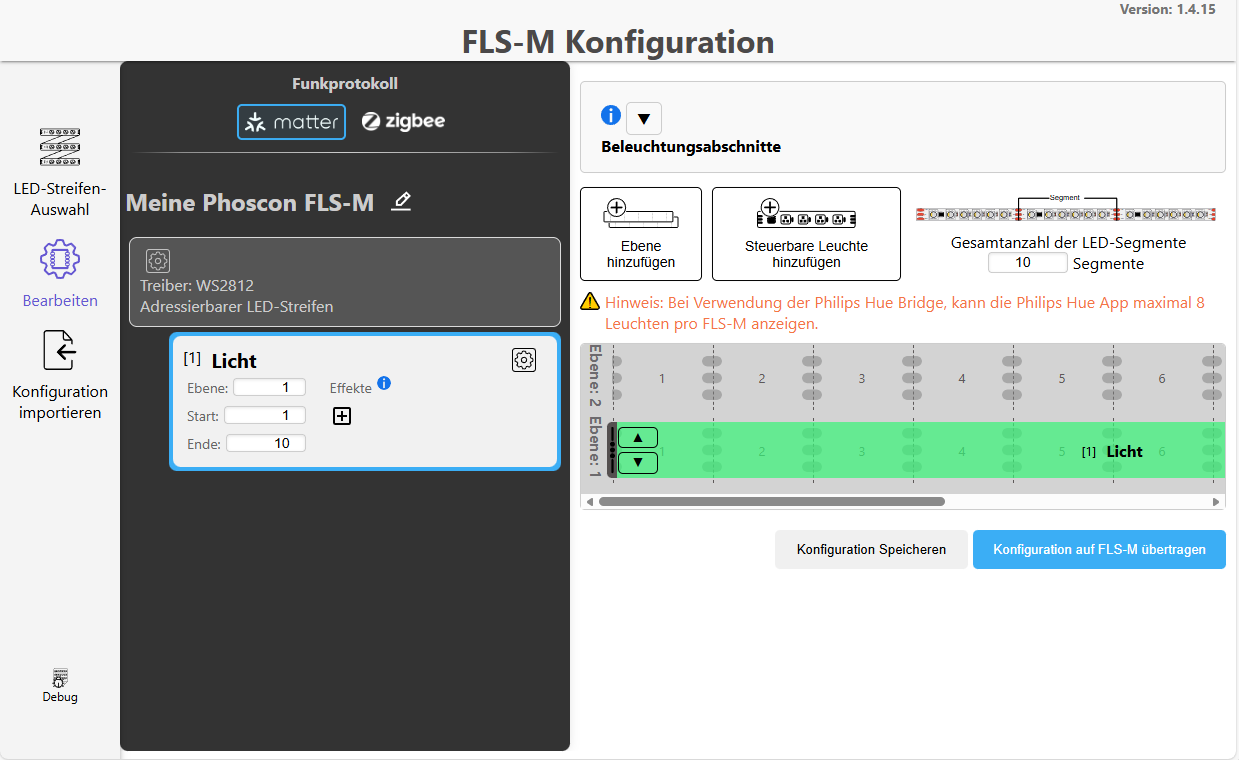

Config-Builder adressierbarer LED-Streifen

Auswahl des Funkprotokolls:
- Matter over Wifi
- Zigbee 3.0

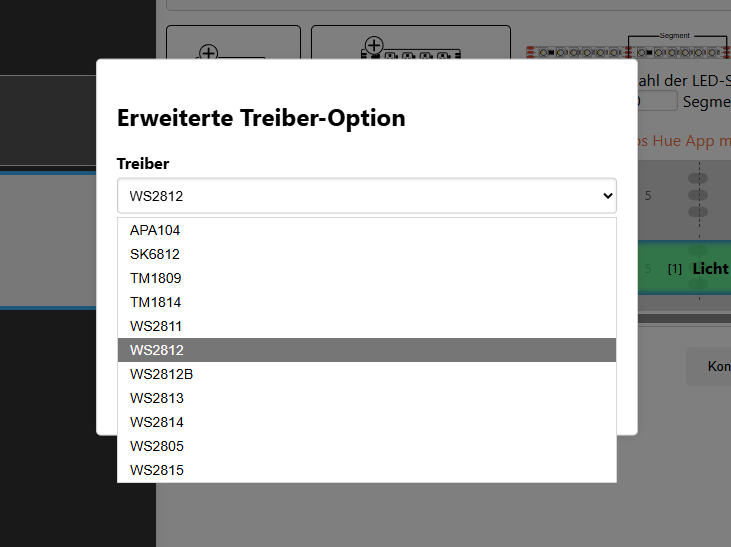

Treiber auswählen:
- APA104
- SK6812
- TM1809, TM1814
- WS2811, WS2812, WS2812B, WS2813, WS2814, WS2805, WS2815

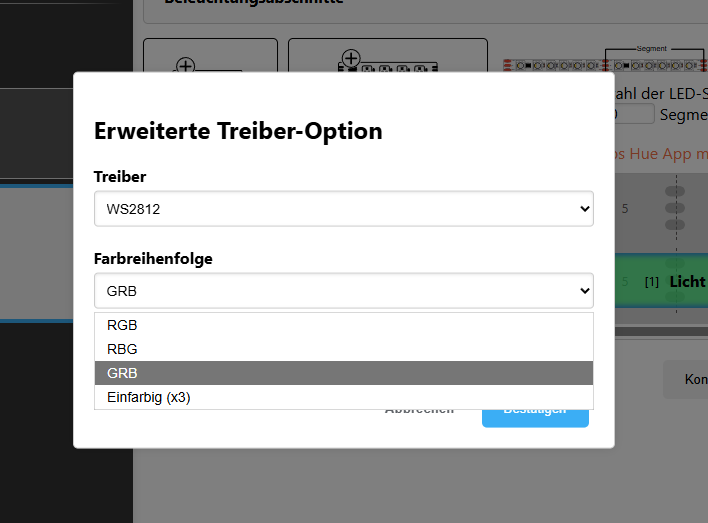

Farbreihenfolge auswählen:
- RGB
- RBG
- GRB
- Einfarbig 3x
Anzahl und Einstellung der Leuchte festlegen:

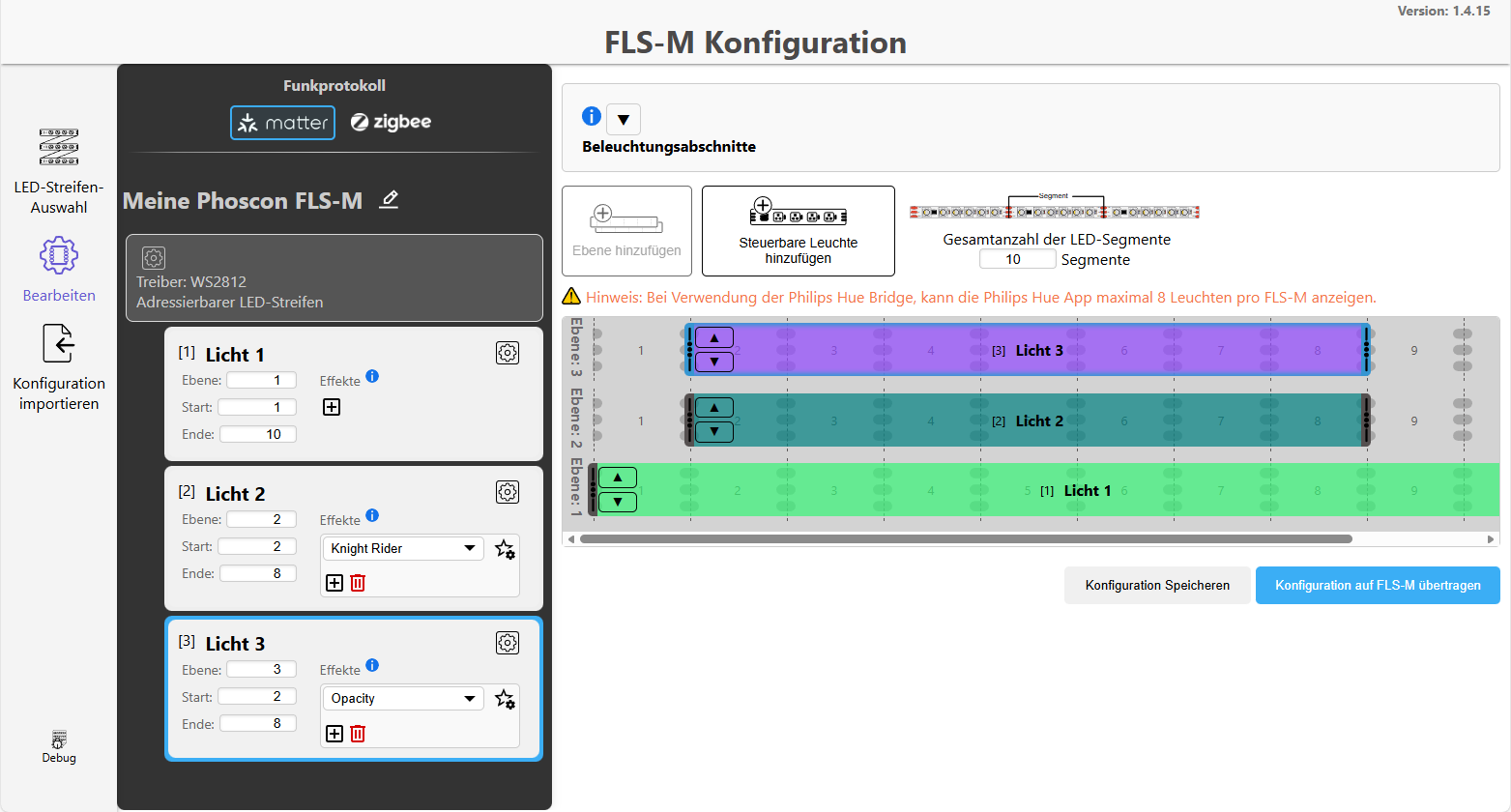

Beleuchtungsabschnitte:
- Einzeladressierbare LED-Streifen bestehen aus Segmenten, mit jeweils einer Abschnittkante (Scherensymbol) auf beiden Seiten
- Eine Leuchte ist ein Verbund aus ein oder mehreren Segment(en) und werden in der Matter-App oder Zigbee-App als steuerbare Leuchte(n) angezeigt
- Es können auf bis zu 3 Ebenen maximal 10 Leuchten konfiguriert und verteilt werden
- Jede Leuchte kann in Länge und Position angepasst werden
- Der Namen jeder Leuchte kann geändert werden, um ihn leichter identifizieren zu können
- Ein Leuchte in einer höheren Ebene überlagert die Leuchte(n) einer darunterliegenden Ebene
Beispiel:
- Ebene 3 überlagert Ebene 2 und Ebene 1
- Ebene 2 überlagert Ebene 1
Begrenzung:
- maximal 1024 einzeladressierbare LEDs ansteuerbar
- maximal 3 Ebenen möglich
- maximal 10 ansteuerbare Leuchten pro FLS-M möglich

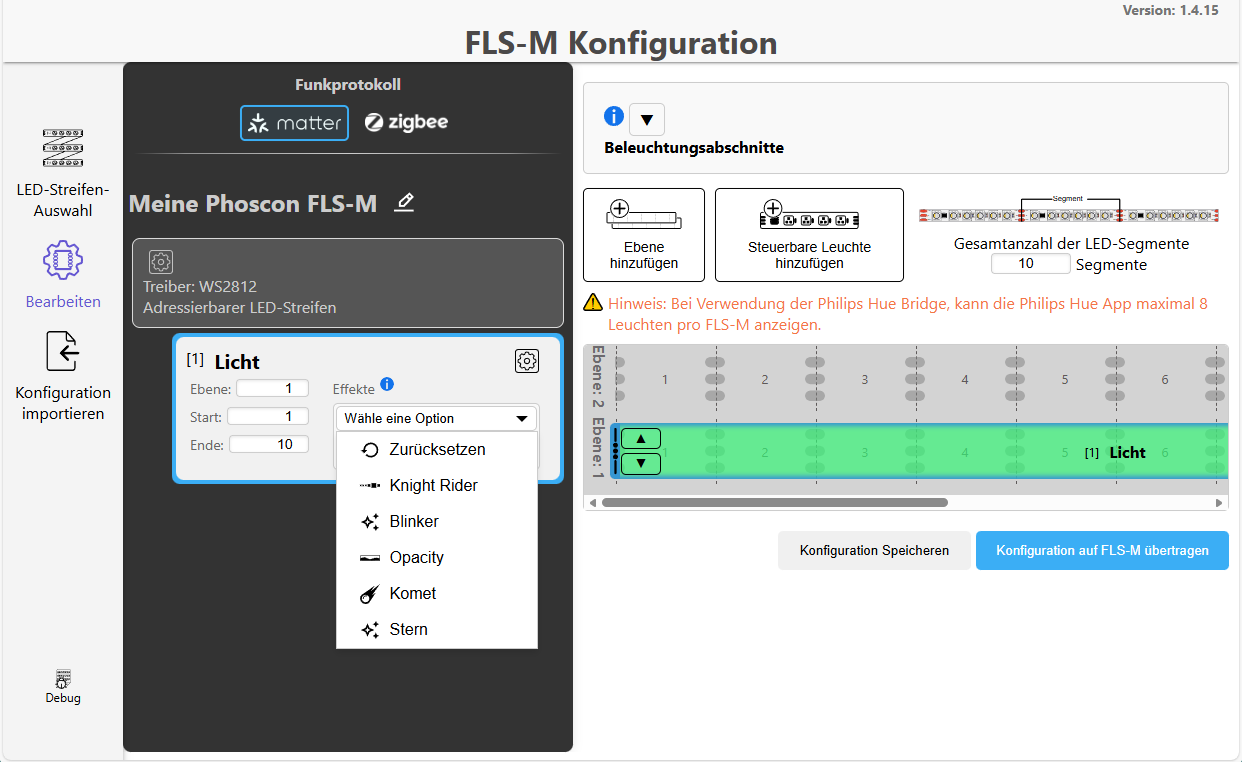

Nutzung von Effekten
- Knight Rider (Lauflicht)
- Blinker
- Opacity (Überblendung)
- Komet
- Sterne
Jeder Effekt kann im Detail noch speziell konfiguriert werden.

Übersicht

Knight Rider
(Lauflicht)

Blinker

Opacity
(Überblendung)

Komet

Erweiterte Leuchten-Optionen:

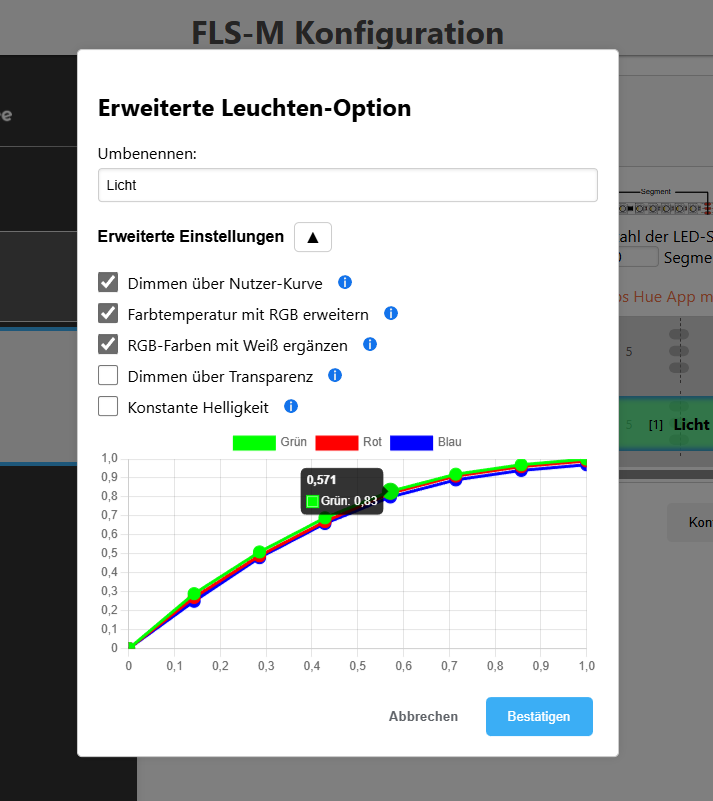

Dimmen über Nutzer-Kurve
- Jeder Lichtkanal hat 8 Dimmwerte zu Verfügung
- X-Achse: Helligkeitsregler Soll von 0 bis 100%
- Y-Achse: Helligkeitsregler Ist von 0 bis 100%
Farbtemperatur mit RGB erweitern
- Einstellen einer Farbtemperatur (Warmweiss bis Kaltweiss) kann über RGB-LED erfolgen
RGB-Farben mit Weiß ergänzen
- Verbesserte Weiss-Mischung unter Nutzung der weissen LED bei RGBW LED-Streifen
Lineare Steuerung
- Die LEDs werden entsprechend dem Sollwert der Helligkeit gemischt, d.h. die Dimmkurve verläuft linear von 0 bis 100%.
Konstante Helligkeit
- Die Helligkeit bleibt bei Farbveränderung konstant.
Farbkalibrierung
- Jeder Farbkanal kann über X- und Y-Position sowie Intensität kalibriert werden.
Konfiguration auf die FLS-M übertragen
- Je nach Konfiguration ist das Neuanlernen der FLS-M an das Gateway zu empfehlen.

Kombination aus nicht-adressierbaren und adressierbaren LED-Streifen

Die FLS-M erlaubt die Kombination aus nicht-adressierbaren und adressierbaren LED-Streifen an einem einzigen Gerät.

Achtung:

Die angeschlossenen LED-Streifen müssen die gleiche Betriebsspannung aufweisen.

Adressierbarer LED-Streifen in Kombination mit RGB, CCT und monochromatischen LED-Streifen:

ALED + RGB

ALED + CCT

ALED + CCT + Single

ALED + Single

ALED + 2x Single

ALED + 3x Single

Den Lichtern lassen sich die jeweiligen Einstellungen aus den vorangegangenen Kapiteln zu nicht-adressierbaren und adressierbaren LED-Streifen zuordnen.

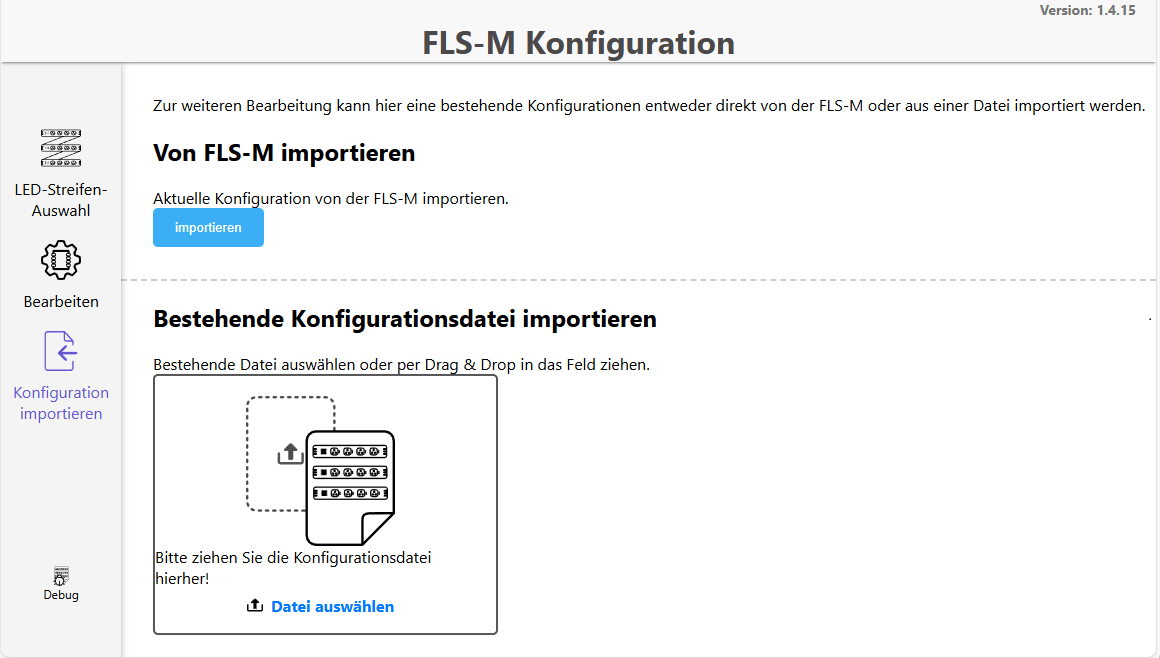

Import der Konfiguration

Die aktuelle Konfiguration auf der FLS-M oder eine zuvor erstellte und gespeicherte Konfigurationsdatei kann in den Config-Builder geladen werden.

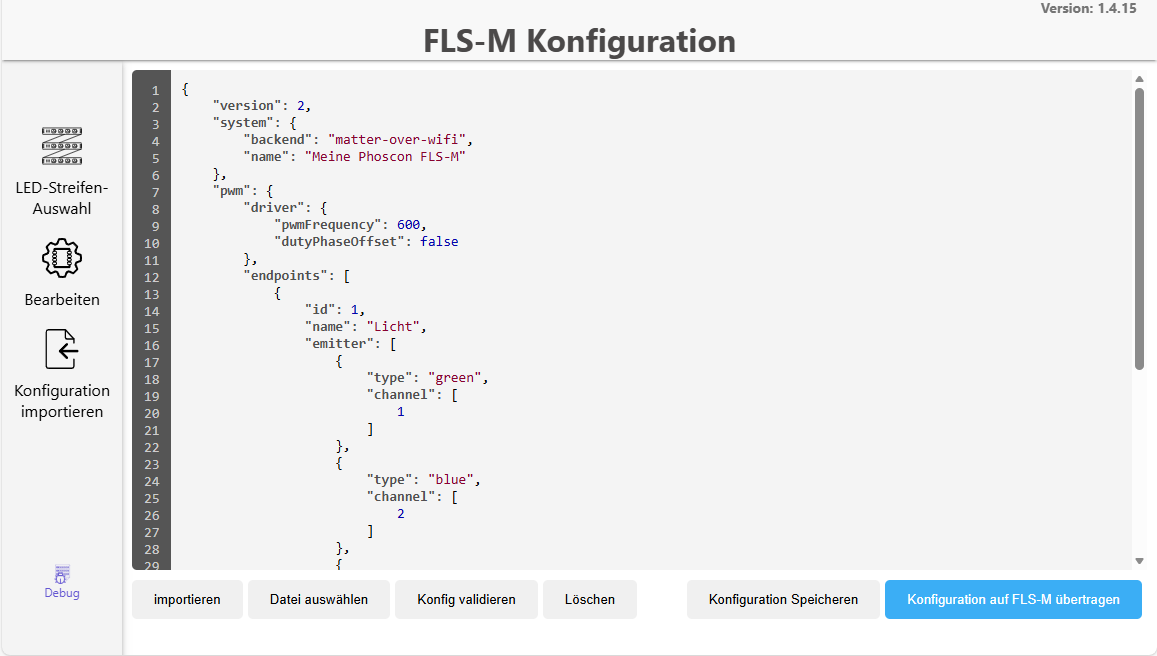

Debug-Ausgabe der Konfiguration

Die eingestellte Konfiguration kann in der Debug-Ausgabe im JSON-Format angezeigt und ebenso verändert werden.

Import einer gespeicherten Konfiguration
Validierung der JSON-Daten
Speichern der Konfiguration im JSON-Format
Konfiguration auf die FLS-M übertragen

Beispiele für Animationen

Die folgenden Beispiele sind mit Hilfe einer 16x16 LED-Matrix erstellt worden, bestehend aus 256 Stück WS2812 LEDs. Die Farbeinstellung der Lichter und Animationen erfolgt dabei ausschlielich über die Phoscon App. Es kann auch jede beliebige andere Matter oder Zigbee-App genutzt werden.

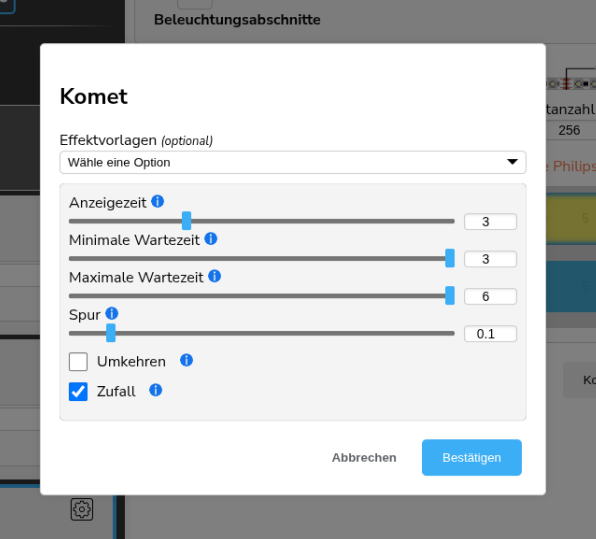

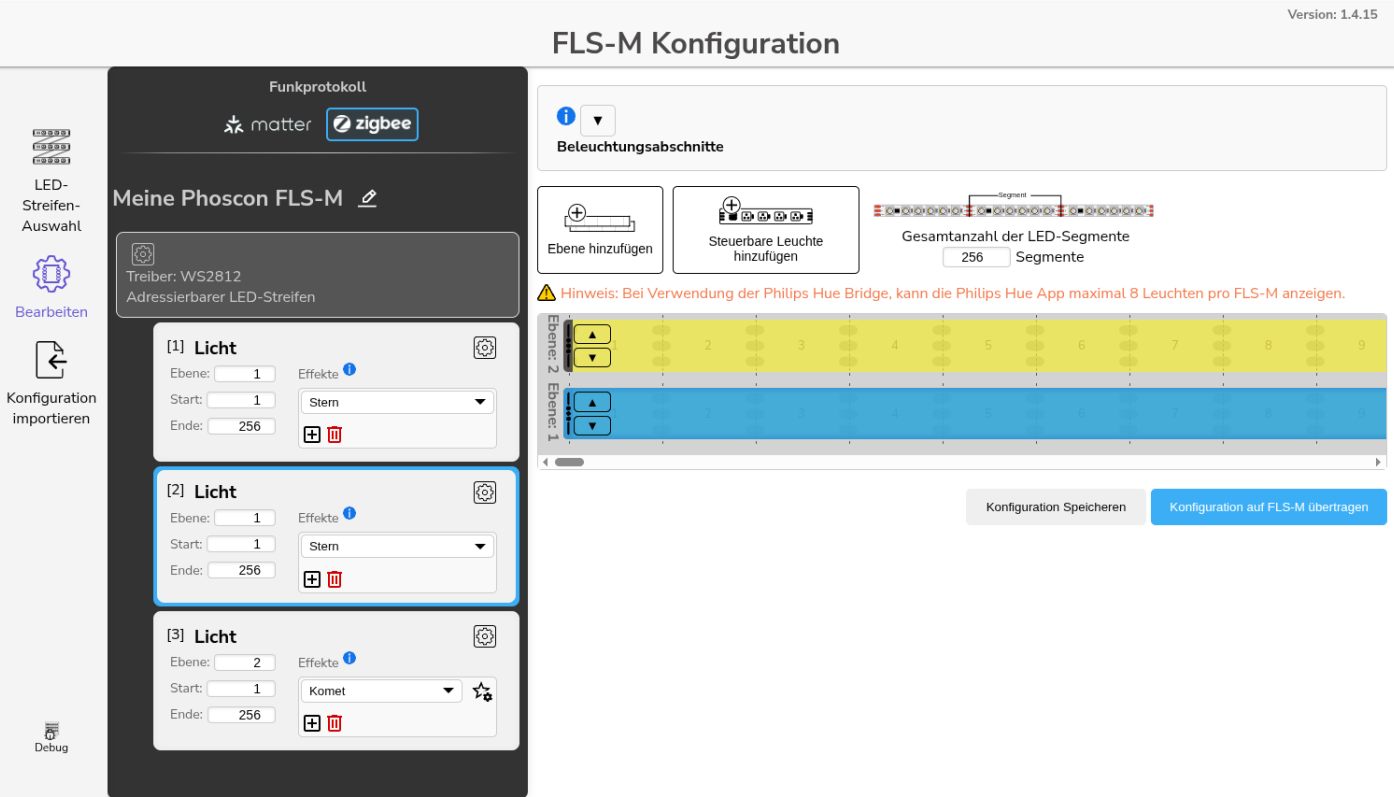

Beispiel: Sterne und Komet

Einstellung:

Gesamtanzahl der LED-Segmente: 256
Drei Lichter, davon zwei mit Stern-Effekt und ein Licht mit Komet-Effekt

Konfiguration:

Config-Builder Beispiel: Sterne und Komet

Ergebnis:

Config-Builder Beispielvideo Sterne und Komet

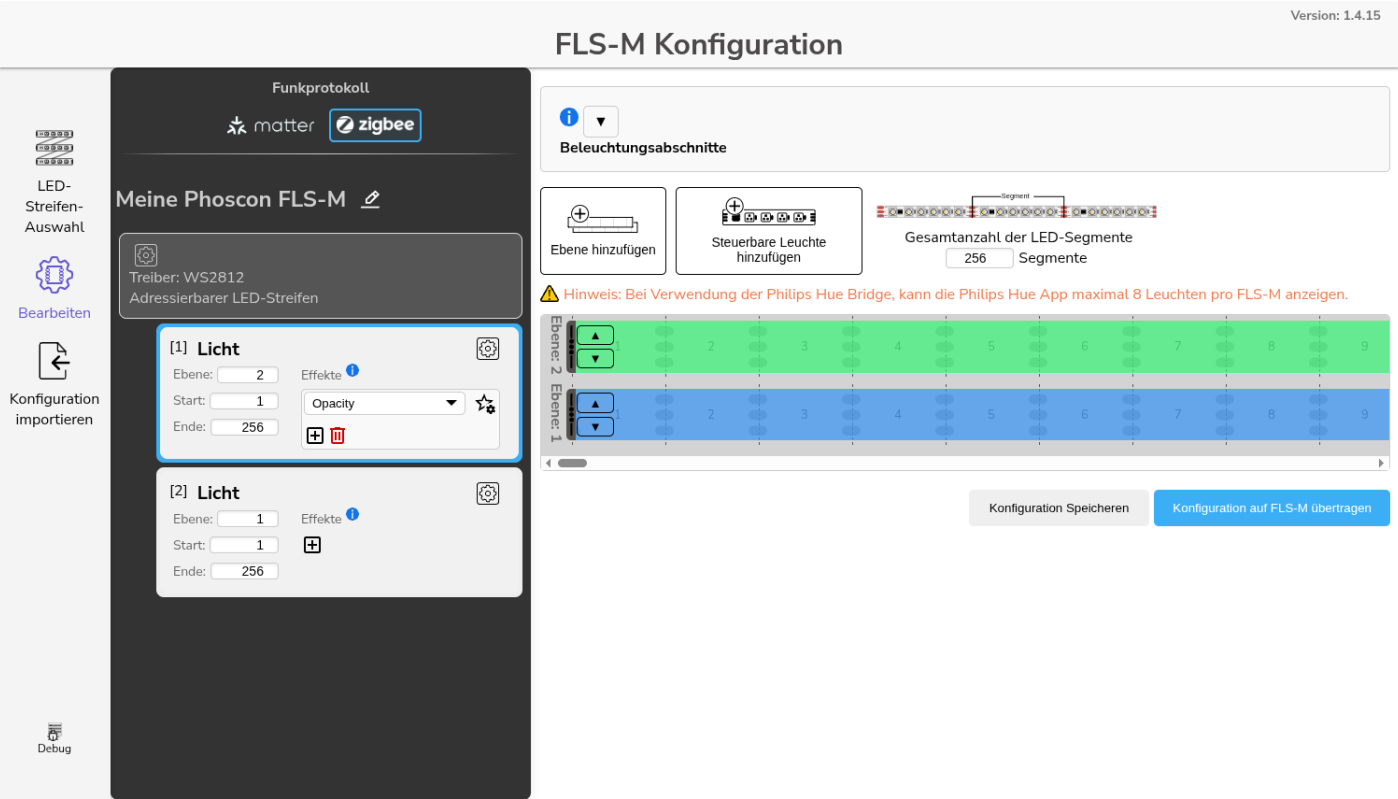

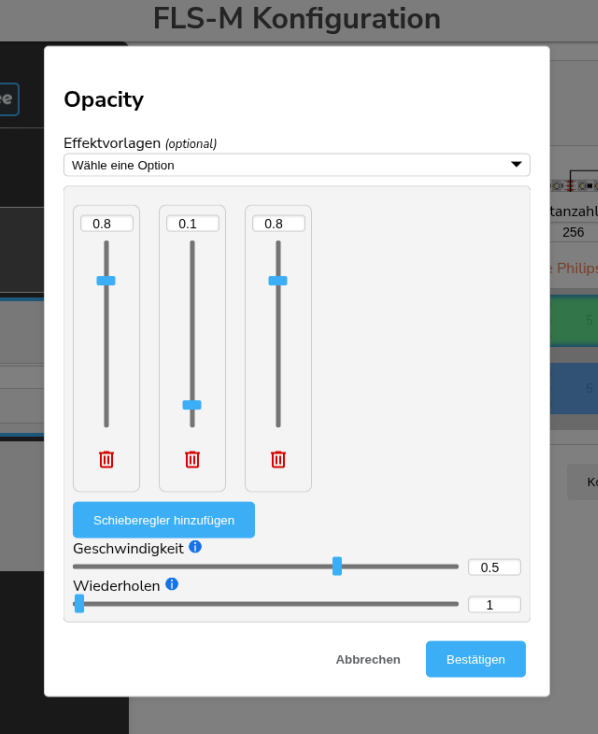

Beispiel: Überlagerung

Einstellung:

Gesamtanzahl der LED-Segmente: 256
Zwei Lichter, eins mit Opacity-Effekt und das andere statisch

Konfiguration:

Ergebnis:

Config-Builder Beispielvideo Überlagerung

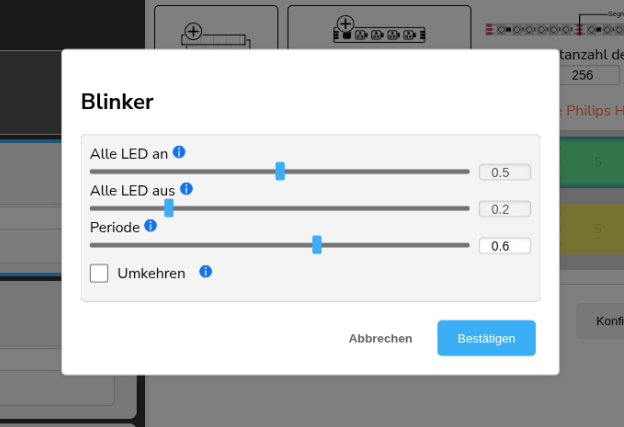

Beispiel: Blinker

Einstellung:

Gesamtanzahl der LED-Segmente: 256
Drei Lichter, zwei mit Indicator-Effekt und das andere statisch
Der Indicator blinkt immer einmal pro Sekunde

Konfiguration:

Ergebnis:

Config-Builder Beispielvideo Blinker

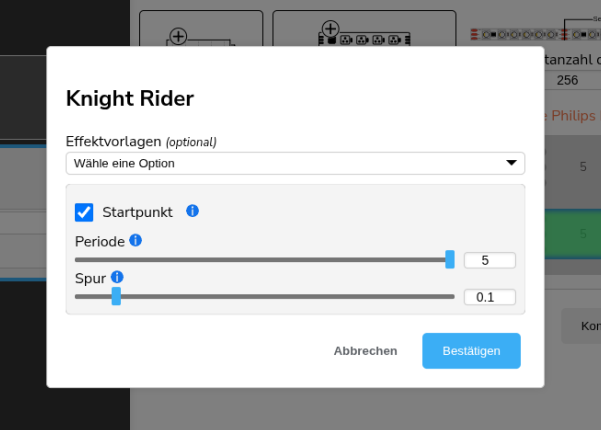

Beispiel: Lauflicht

Einstellung:

Gesamtanzahl der LED-Segmente: 256
Ein Licht mit Knight Rider-Effekt

Konfiguration:

Ergebnis:

Config-Builder Beispielvideo Lauflicht

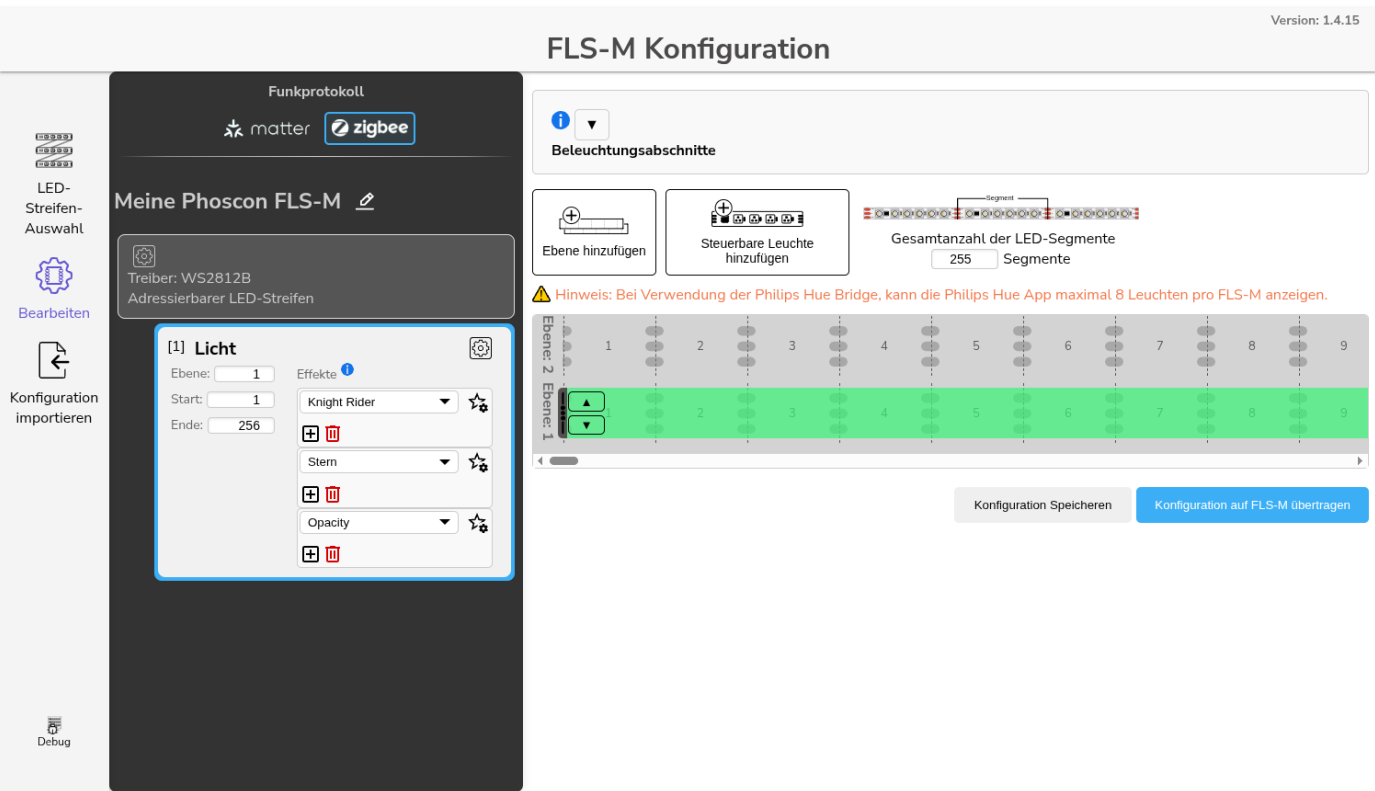

Beispiel: Effektwechsel

Einstellung:

Gesamtanzahl der LED-Segmente: 256
Ein Licht mit den Effekten Knight Rider, Sterne und Opacity
Durch das An/Ausschalten der Leuchte in der jeweiligen Matter- oder Zigbee-App werden die Effekte nacheinander durchgeschalten

Konfiguration:

Ergebnis:

Config-Builder Beispielvideo Effektwechsel
